QR-Code im Formulardruck

Es ist möglich QR-Codes auf den Formularen zu drucken.
Die QR-Codes können dann z.B. von Scannern oder mobilen Endgeräten gescannt und so für die einfache Übertragung von Informationen wie z.B. Zahlungsinformationen, Webseiten, Adressen, etc. verwendet werden.
Die Informationen in einem QR-Code können aus Textmarken sowie freien Texten variabel gestaltet werden.
Die Länge und Breite des QR-Codes kann in Zehntelmillimeter angegeben werden.

Aufbau eines QR-Codes

Der QR-Code kann frei gestaltet werden. Für die Gestaltung können folgende Informationen und Parameter verwendet werden:

• Freier Text

• Textmarken des entsprechenden Formulars

• Selbstdefinierte SQL-Textmarken für das entsprechende Formular

• Formatierung einzelner Textmarken

• <LF> Parameter für einen Zeilenumbruch

• Angaben Höhe und Breite in Zehntelmillimeter

Der Aufbau eines QR-Codes wird anhand eines Beispiels nun im Detail beschrieben:

Beispiel:

Es soll ein QR-Code mit der Adresse eines Verkaufslieferscheins erstellt werden.
In diesem QR-Code werden folgenden freie Texte sowie Textmarken verwendet:

Freier Text:

• Adresse

Textmarken:

• Name1

• Straße

• PLZ

• ORT

Die im Folgenden beschriebene Logik kann in diversen Formularen in L3 angewandt werden.

Damit erkannt wird, dass ein QR-Code gedruckt werden soll, muss in der entsprechenden Druckdatei die komplette Angabe des QR-Codes in den Parameter <SQ+QR> <SQ-QR> gesetzt werden**😗*

<SQ+QR><SQ-QR>

Innerhalb des <SQ> - Parameter kann dann die Angabe des QR-Codes erfolgen.
Diese beginnt immer mit [QR_ :

<SQ+QR>[QR_<SQ-QR>

Als nächsten kommen die gewünschten Informationen wie freie Texte oder Textmarken.
Freie Texte müssen immer in "" angegeben werden: "Freier Text"
Textmarken müssen immer in {} angegeben werden: {Textmarken}:

<SQ+QR>[QR_"Freier Text"{Textmarken}<SQ-QR>

Beispiel:

<SQ+QR>[QR_"Adresse"{Name1}{Strasse}{PLZ}{Ort}<SQ-QR>

	Mehrere Textmarken können ohne "" hintereinander angegeben werden.
	Beispiel:
	...<LF>{Textmarke1}{Textmarke2}<LF>...
	Werden Textmarken mit freien Texten zusammen in einer Zeile (kein Zeilenumbruch) gedruckt, dann muss die komplette Kombination in " " gesetzt werden.
	Beispiel:
	...<LF>"Freier Text {Textmarke1} Freier Text"<LF>...

Die Einzelnen Informationen können mit einem Zeilenumbruch innerhalb des QR-Codes angegeben werden.
Dieser Zeilenumbruch wird mit dem Parameter <LF> zwischen den einzelnen Informationen angegeben:

<SQ+QR>[QR_"Freier Text"<LF>{Textmarken}<SQ-QR>

Beispiel:

<SQ+QR>[QR_"Adresse"<LF>{Name1}<LF>{Strasse}<LF>{PLZ}<LF>{Ort}<SQ-QR>

Sind die Informationen für den QR-Code soweit vorhanden, erfolgt nun die Angabe der Position, also an welcher Stelle der QR-Code auf dem Formular stehen soll.
Diese Angabe erfolgt in Zehntelmillimeter, die dann vom linken Rand des Ausdrucks angewendet wird.

Soll der QR-Code z.B. 2 cm vom linken Rand gedruckt werden, erfolgt die Angabe von 200 Zehntelmillimeter:

<SQ+QR>[QR_"Freier Text"<LF>{Textmarken} 200<SQ-QR>

Beispiel:

<SQ+QR>[QR_"Adresse"<LF>{Name1}<LF>{Strasse}<LF>{PLZ}<LF>{Ort} 200<SQ-QR>

Als nächstes muss noch die Größe des QR-Codes definiert werden. Dies erfolgt ebenfalls in Zehntelmillimeter für die Höhe sowie Breite des QR-Codes.
Soll der QR-Codes z.B. 1,5 cm hoch und 1,5 cm breit sein, also quadratisch, wird für die Höhe und Breite jeweils 150 Zehntelmillimeter angegeben:

<SQ+QR>[QR_"Freier Text"<LF>{Textmarken} 200 150 150<SQ-QR>

Beispiel:

<SQ+QR>[QR_"Adresse"<LF>{Name1}<LF>{Strasse}<LF>{PLZ}<LF>{Ort} 200 150 150<SQ-QR>

Abgeschlossen wird die Angabe des QR-Codes mit ]:

<SQ+QR>[QR_"Freier Text"<LF>{Textmarken} 200 150 150]<SQ-QR>

Beispiel:

<SQ+QR>[QR_"Adresse"<LF>{Name1}<LF>{Strasse}<LF>{PLZ}<LF>{Ort} 200 150 150]<SQ-QR>

Der QR-Code ist nun fertig definiert und wird an der entsprechenden Position auf dem Formular gedruckt.

Beispiel:

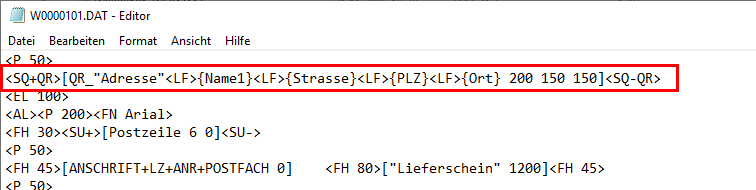

Angabe in Druckdatei:

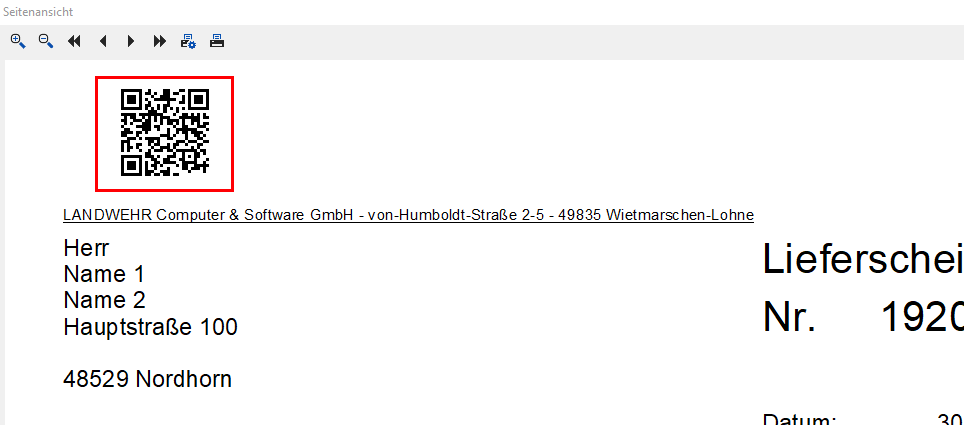

Ausdruck:

Der QR-Code kann nun von einem Scanner oder einem mobilen Endgerät gescannt werden. Die in dem QR-Code enthalten Informationen sind somit kompakt und in scannbarer Form dargestellt.
Wird der QR-Code gescannt, liegen die Informationen wie Folgt vor:

Beispiel

Weitere Beispiele für QR-Codes

Beschreibung	Angabe in Druckdatei	Ergebnis
Webseite	<SQ+QR>[QR_"www.service-erp.de" 200 150 150]<SQ-QR>	www.service-erp.de
Giro Code für Zahlung einer Rechnung	<SQ+QR>	BCD\
		001\
	[QR_"BCD"<LF>"001"<LF>"2"<LF>"SCT"<LF>"BIC"	2\
		SCT\
	<LF>"EmpfängerName"<LF>"IBAN"	BIC\
		EmpfängerName\
	<LF>"EUR	IBAN\
		EUR1234.56\
	<LF>""<LF>	\
		Rechnung
	500 200 200]<SQ-QR>
